유압모터는
유압에너지(압력,유량)을 기계적인 에너지(토오크, 회전)로 바꾸어 준다
DANFOSS
유압모터는 고정토출용량의 하이토오크 모터이다. 주어진 유량과 압력에
대해서 토출용량의 크기(모터의 사이즈)는 속도(회전수)와 토오크를
결정한다. 토출용량(모터의 사이즈)이 결정되면, 속도(회전수)는 유량에
따라 결정되고 토오크는 입력차에 따라 결정된다.
기어
휠 세트

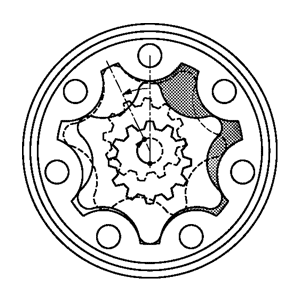

유압모터의 기어휠세트는 내치를 갖는 기어 림과 기어 휠로
구성되어 있다. 기어휠의 중심은 기어림의 중앙주위를 원호를 만들면서
회전한다. 기어림에는 두가지 형태가 있으며, OML, OMM, OMP 그리고
OMPA는 PLAIN TEETH를 갖는 반면에 OMR, OMRA, OMH, OMS, OMT, OMV에는
롤러에 의해 형성된 톱니바퀴(TEETH)를 가지고 있다.
|
분배밸브(DISTRIBUTOR
VALVE)
모터의 카단 샤프트는 모터의 각 체임버의 유량이 정확하게
채워지고 비워질 수 있도록 하기 위하여 분배 밸브가 기어휠 세트와
동시에 작동하도록 해준다. 분배밸브에는 스풀밸브와 디스크 밸브 두가지가
있다.
- 스풀밸브(SPOOK
VALVE)

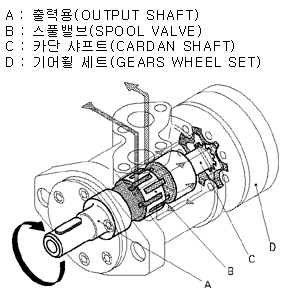

OML, OMM, OMP, OMR, OMPA와 OMH 모터는 스풀밸브를
갖는 모터이다. 이 분배밸브는 출력축과 일체형으로 되어 있다.
따라서 카단샤프트는 분배밸브를 회전시키는 동시에 기어휠
세트로부터 출력축으로 기계적인 에너지를 전달한다
- 디스크
밸브(DISC
VALVE)
OMS, OMT 그리고 OMV 모터는 디스크 밸브를 가진다.
분배밸브는 출력축으로부터 분리되어 있고, 짧은 카단샤프트에
의해 구동된다. 균형판이 분배 밸브 주위의 유압의 힘에 대해
상호 균형을 유지해 준다.
|
